Introducción al Sistema VSN-PARK de Honeywell Life Safety Iberia

El sistema VSN-PARK de Honeywell Life Safety Iberia es una solución avanzada diseñada para la detección y control de monóxido de carbono (CO) en aparcamientos y otras áreas donde este gas puede acumularse peligrosamente. Cumple con la norma UNE-23-300/84, lo que garantiza su eficacia y seguridad en la detección y medición de concentraciones de CO​.

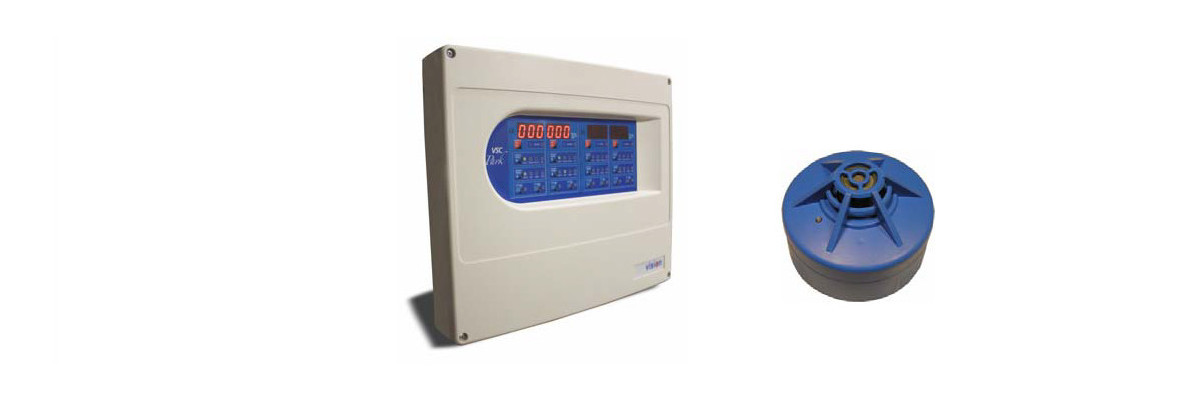

El sistema de detección y control se compone de una central de control modular que puede manejar entre una y cuatro zonas, y de detectores específicos para medir la concentración de CO. La central de detección es compatible exclusivamente con los detectores VSN-CO, asegurando una integración perfecta y un funcionamiento óptimo del sistema.

Módulos de Detección de Monóxido VP-100/VP-200

Los módulos VP-100 y VP-200 son componentes clave del sistema VSN-PARK, encargados de:

• Informar sobre la concentración máxima de CO en cada zona.
• Controlar sistemas de ventilación en función de la concentración detectada.
• Señalizar alarmas para advertir sobre niveles peligrosos de CO2.
• Proporcionar flexibilidad y escalabilidad, permitiendo supervisar hasta cuatro zonas con un máximo de 16 detectores VSN-CO por zona.

Estos módulos se instalan en la central de detección y permiten una supervisión efectiva y eficiente del entorno.

Detector VSN-CO

El detector VSN-CO mide la concentración de CO en el ambiente utilizando un sensor semiconductor de dióxido de estaño (SnO2). Las características principales del detector VSN-CO son:

Detector VSN-CO

• Alta precisión en la detección de CO gracias a su tecnología de sensor avanzado.
• Durabilidad mejorada mediante un filtro especial de carbono activo que protege el sensor.
• Vida útil determinada por las condiciones ambientales en las que opera, lo que requiere un mantenimiento regular para asegurar su correcto funcionamiento.

Principio de Operación

El principio de operación del sistema VSN-PARK es el siguiente:

1. Detección: Los detectores VSN-CO miden continuamente la concentración de CO en el aire.
2. Transmisión: Los detectores envían la información a los módulos VP-100/VP-200 en la central de control.
3. Análisis y Control: Los módulos analizan los datos y, en función de los niveles de CO detectados, activan sistemas de ventilación y señalización de alarmas.
4. Alarmas: Si se detectan concentraciones de CO que superen los umbrales de seguridad, se activan alarmas visuales y auditivas para alertar a los usuarios del área afectada.
5. Registro: El sistema mantiene un registro continuo de las concentraciones de CO y las acciones tomadas, permitiendo una gestión eficiente y la generación de informes de mantenimiento.

Este enfoque modular y escalable asegura una detección y respuesta rápida a los peligros del monóxido de carbono, protegiendo a las personas y garantizando la seguridad en entornos cerrados como aparcamientos.

El sistema VSN-PARK de detección y control de monóxido de carbono es modular y puede gestionar hasta cuatro zonas de detección. La instalación del sistema comienza con el montaje de la cabina, la cual debe ser fijada a una pared usando tornillos adecuados y preferiblemente situada a 1,5 metros de altura del suelo. Es crucial abrir los pasos de cableado necesarios antes del montaje y asegurar que los cables de alimentación y de baja tensión se instalen correctamente, siguiendo las normas de compatibilidad electromagnética (CEM).

Instalación de la Cabina, Cableado y Montaje de los Módulos del Sistema VSN-PARK

Instalación de la Cabina

La instalación de la cabina del sistema VSN-PARK se realiza siguiendo estas directrices:

1. Ubicación: La cabina debe instalarse en un lugar accesible para el mantenimiento y lejos de fuentes de calor o vibraciones.
2. Fijación: La cabina se fija firmemente a la pared o estructura de soporte utilizando anclajes adecuados para asegurar su estabilidad.
3. Ventilación: Asegurarse de que la cabina esté bien ventilada para evitar el sobrecalentamiento de los componentes internos.
4. Acceso: Debe haber suficiente espacio alrededor de la cabina para permitir el acceso a los módulos y facilitar el mantenimiento.

Cableado

El cableado es una parte crítica de la instalación y debe realizarse con cuidado para asegurar la correcta operación del sistema:

1. Tipos de Cable: Utilizar cables de calidad y con el calibre adecuado para las conexiones de alimentación y de señal.
2. Ruta del Cableado: Planificar la ruta del cableado para minimizar la longitud de los cables y evitar interferencias electromagnéticas.
3. Protección: Proteger los cables de daños físicos mediante el uso de conductos y canales adecuados.
4. Conexiones: Realizar conexiones firmes y seguras para evitar falsos contactos. Las conexiones deben estar claramente etiquetadas para facilitar el mantenimiento y la resolución de problemas.

Montaje de los Módulos

El montaje de los módulos en la cabina debe seguir las siguientes instrucciones:

1. Inserción de Módulos: Los módulos VP-100/VP-200 deben insertarse en los rieles correspondientes dentro de la cabina.
2. Aseguramiento: Cada módulo debe asegurarse en su lugar mediante los mecanismos de fijación proporcionados.
3. Conexiones: Conectar los módulos entre sí y con los detectores de CO mediante los cables previamente instalados. Es fundamental seguir el esquema de conexiones proporcionado en el manual del sistema.
4. Verificación: Verificar que todos los módulos estén correctamente instalados y conectados. Revisar las conexiones eléctricas y de señal para asegurarse de que no haya errores.
5. Configuración Inicial: Una vez montados y conectados, los módulos deben ser configurados según las especificaciones del sistema y las necesidades del área de instalación.

Puesta en Marcha

Después de la instalación y el montaje de los módulos, se procede a la puesta en marcha del sistema:

1. Pruebas Iniciales: Realizar pruebas iniciales para verificar que todos los componentes del sistema funcionen correctamente.
2. Calibración: Calibrar los detectores de CO para asegurar que las lecturas sean precisas.
3. Simulación de Alarmas: Simular condiciones de alarma para verificar la correcta operación del sistema de señalización y de control de ventilación.
4. Documentación: Documentar todas las configuraciones, pruebas y resultados para futuras referencias y mantenimientos.
5. Capacitación: Proporcionar capacitación al personal encargado del mantenimiento sobre el funcionamiento y las operaciones básicas del sistema.

Estas directrices aseguran que el sistema VSN-PARK se instale correctamente, proporcionando una detección eficaz y una respuesta rápida a los niveles peligrosos de monóxido de carbono en aparcamientos y otras áreas susceptibles.

Una vez instalado, el sistema requiere la configuración de los módulos de detección VP-100 o VP-200. Cada módulo permite la conexión de hasta 16 detectores de CO. La configuración incluye la asignación de zonas, el ajuste de niveles de ventilación y la programación de modos de operación como el modo automático, modo económico (ECO), modo manual y modo test. Es esencial asegurarse de que todos los módulos y detectores están correctamente conectados y funcionando antes de la puesta en marcha.

El sistema VSN-PARK utiliza detectores de CO modelo VSN-CO, diseñados específicamente para detectar concentraciones de monóxido de carbono en el aire. Estos detectores son precisos y confiables, con un rango de detección amplio que permite identificar niveles peligrosos de CO rápidamente. Los detectores deben ser instalados en las ubicaciones estratégicas dentro de las zonas de detección definidas.

Para instalar los detectores VSN-CO, se debe seguir el siguiente procedimiento:

1. Seleccionar las ubicaciones apropiadas, asegurando que los detectores no estén obstruidos y estén ubicados a una altura adecuada para una detección eficiente.
2. Fijar los detectores a la pared usando los soportes suministrados.
3. Conectar los detectores al módulo de detección correspondiente, asegurando una conexión firme y sin interferencias.

• Con los detectores instalados, proceder a la configuración del sistema a través de la interfaz del módulo de detección.
• Asignar los detectores a sus respectivas zonas y ajustar los parámetros de detección y alarmas.
• Realizar pruebas de funcionamiento para asegurar que los detectores responden correctamente a los niveles de CO simulados.
• Registrar todos los ajustes y configuraciones en el sistema para futuras referencias y mantenimiento.

El mantenimiento del sistema incluye la sustitución periódica de filtros y sensores, asegurando así la precisión en la detección de monóxido de carbono. Los filtros de carbono activo deben ser reemplazados regularmente para evitar la acumulación de partículas y gases nocivos que puedan afectar el rendimiento de los detectores. Además, se debe revisar la integridad del cableado, conexiones y la correcta funcionalidad de las salidas de ventilación y alarma.

Es importante seguir las medidas de seguridad detalladas en el manual. Estas incluyen evitar trabajar solo en situaciones peligrosas, no utilizar componentes metálicos sin desconectar previamente el equipo y reciclar adecuadamente las baterías usadas. También se debe evitar el contacto con el electrolito tóxico de las baterías y utilizar herramientas con mangos aislantes durante su reemplazo.

El sistema VSN-PARK cumple con la norma UNE-23-300/84 para equipos de detección y medida de concentración de monóxido de carbono. Cada módulo de detección VP-100 y VP-200 ha sido homologado por el laboratorio oficial J.M. Madariaga, garantizando su conformidad con las especificaciones técnicas y de seguridad requeridas.

Este sistema proporciona una solución integral para la detección y control del monóxido de carbono en diversas aplicaciones, garantizando la seguridad y eficiencia mediante una correcta instalación, configuración y mantenimiento. Los módulos y detectores del sistema VSN-PARK aseguran un monitoreo continuo y fiable, contribuyendo a la prevención de riesgos asociados al monóxido de carbono.
